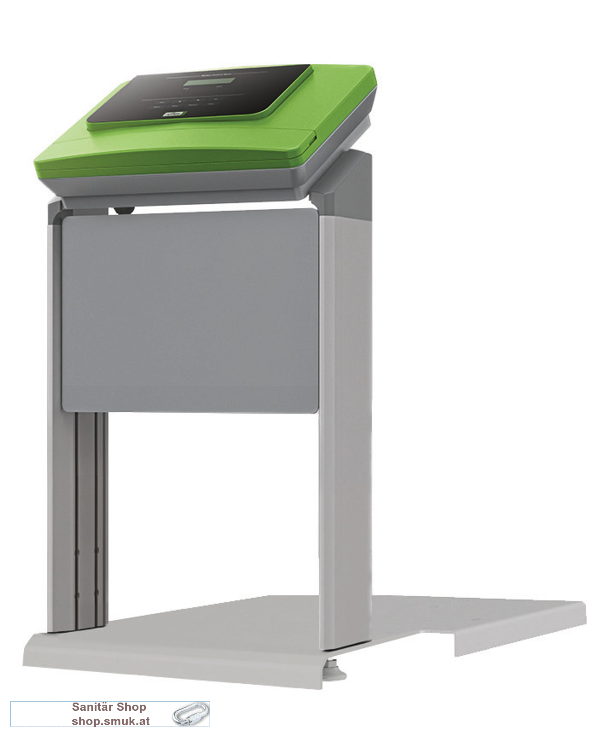

Reflex Kompressordruckhaltung Reflexomat Steuereinheit RS besides ab RG 800 (8881105)

Reflexomat Pneumatik und Steuerungsmodul
für kompressorgesteuerte
Druckhaltestation Reflexomat zum Druck
halten und zur Nachspeisewassersteuerung
in geschlossenen Heizwasser- und
Kühlkreisläufen.Gebaut nach DIN EN 12828
und den Anforderungen der VDI 4708 mit
CE-Kennzeichen. bestehend aus
Pneumatikteil und Control Basic
Steuerungs- und Bedieneinheit. Beides
ist ergonomisch und wartungsfreundlich
in ein modulares bodenstehendes
Rahmensystem aus EV 1 eloxierten
Aluminiumpräzisionsprofilen eingebunden
und mit CE Kennzeichen. Im Pneumatikteil
wird die Druckhaltung mittels
Druckluftkompressor in Verbindung einem
Druckluftmagnetventil als
Überströmeinrichtung realisiert.Im
Pneumatikteil wird die Druckhaltung
mittels Druckluftfremdeinspeisung in
Verbindung einem Druckluftmagnetventil
als Überströmeinrichtung realisiert.Ein
Sicherheitsventil dient zur
Druckabsicherung des anzuschließenden
Grundgefäß RG bzw. RF Folgegefäßes. Die
Systemdruckmessung erfolgt mittels
elekronischem Sensor. Die Control Basic
Steuerung ist in ein robustes
Kunststoffgehäuse integriert, in der
sowohl die Leistungs- und
Kommunikationselektronik und das
Bedientableau mit schmutzunempfindlicher
Folientastatur untergebracht ist.
Control Basic ist eine vollautomatische
frei parametrierbare
Mikroprozessorsteuerung mit Echtzeituhr,
differenzierendem Fehler- und
Parameterspeicher, zweizeiliger
Klartextanzeige für Systemdruck,
Gefäßfüllniveau und allen relevanten
Betriebs- und Störmeldungen, LED-Anzeige
der Betriebsmodi und allgemeiner
Fehlermeldung. Kommunikationselektronik
bestehend aus: -Schnittstelle RS 485 als
Datenschnittstelle bzw. für den
Anschluss optionaler
Kommunikationskomponenten Ausgang zur
Weiterleitung der Sammelmeldung Eingang
zur Signalverarbeitung eines
Kontaktwasserzählers Ausgang zum
Anschluss niveauabhängiger Nachspeise- /
Entgasungsstationen Steuereinheit
komplett montiert und anschlussfertig
nach VDE-Vorschriften verdrahtet,
Netzanschlusskabel und Netzstecker.
Funktionsweise der Druckhaltung in den
Grenzen +/- 0,1 bar inkl.
Kompressorüberwachung. Kontrollierte
Nachspeisung, automatische Unterbrechung
und Störmeldung bei Überschreitung der
Laufzeit und/oder der Zyklenanzahl.
Auswertemöglichkeit eines
Kontaktwasserzählers inkl. optional
möglicher Kapazitätsüberwachung von
Ionentauschern in der Nachspeiseleitung.
Dokumentation und Kontrolle des
Gesamtsystems bezüglich o.g. Parameter.

EAN: 4036705115042
